新闻动态 List
新闻动态当前位置:网站首页 > 新闻动态

浅谈混合机设备在不同工况行业的应用

[ 发布日期:2016-09-26 点击:2042 来源:洛阳凯正环保工艺设备有限公司 【打印此文】 【关闭窗口】]

随着工业的飞速发展,对混合机械的要求也越来越高,低能耗的、环保的、高混合均匀度的、运行可靠使用成本低等始终是对混合机不变的要求。由于混合物料的多样性,混合设备所处工况要求的千差万别,出现了各种各样的混合设备。

鉴于混合设备应用工况的千差万别,本文仅探讨笔者研究的几种行业工况,它们主要涉及钢铁行业、建筑行业、铸造行业。

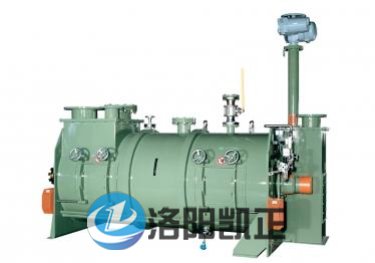

混合机设备

1、钢铁行业

混合机在钢铁行业的应用领域有:氧化球团、复合溶剂型球团、烧结矿、金属化球团等

1.1、氧化球团行业

随着氧化球团工艺的发展,新设备的引进,高压辊磨机的应用逐渐增多,在用用高压辊磨机的氧化球团工业生产中,必须在其后用混合机,用以对铁精粉与粘结剂的混合,这里粘结剂通常使用的是膨润土,其形态为固态,掺入量1-2%

混合机的作业工况为:混合铁精粉与膨润土,其体积组分比约为982, 物料水分约为8% 。铁精粉细度为:200目占70-80%以上。

在该工艺中混合机还可能用来混合系统滚轴筛筛下的粒度不合格物料。

近几年氧化球团行业还有另外一种新工艺,就是用对压块机机进行造球,在用该工艺中,混合机是必不可少的设备,混合机的作业工况是:混合铁精粉与膨润土,其体积组分比约为982, 物料水分约为8% 。铁精粉细度为:-10mm

混合后的物料必须满足造求需要。

1.2、复合溶剂型球团

溶剂型球团技术也在不断进步,日本较早就有该工艺,我国在该工艺的开发上还处于起步阶段,起点较高,宣化某公司一致以来致力于这方面的研究,并开发出自己拥有自己知识产权的工艺—复合溶剂型球团工艺。

复合溶剂型球团工艺中混合机的工况为:混合物料为:铁精粉(占83%)、赤铁矿粉(10%)、石灰石粉(4%)、秸秆粉(2%)、膨润土(1%)。混合物料水分约为10%。物料细度为:铁精粉、赤铁矿粉为-200目占70-80%,石灰石粉为-3mm

秸秆粉为-80目。混合后的物料必须满足造求需要。

1.3、烧结矿

烧结矿的组分比较复杂,其组分有铁精粉、煤粉、石灰石粉、有的还有高炉灰、钢渣尘泥等。烧结矿有一混和二混两种工况,其中一混主要是为混合,二混兼有造粒作用。

1.4、金属化球团

钢铁行业金属化球团名目繁多,归纳一下,大致有以下工况。

1.4.1、直接还原铁

在煤基还原工艺中,需要对铁精粉和煤粉以及适当粘结剂进行混合,该工艺中混合机的工况是:铁精粉(占78%左右)、煤粉(18%)、粘结剂(5-6%)、 混合物料水分约在5-7%左右,。物料细度为:铁精粉为-200目占70-80%,煤粉为-50mm,粘结剂的粘度较大。

1.4.2、炼钢尘泥造块

尘泥造球后一般是用来添加转炉作为炼钢的冷渣机使用,烘干后的尘泥水分一般在2-4%,有时需要添加一些氧化铁皮然后还必须加上粘结剂(粘结剂可能有液体粘结剂和固体粘结剂)混合好后直接造块。

1.4.3、冶金尘造块

冶金尘造块有两种工艺,一种是添加粘结剂并混合后直接冷压造块,其所用混合机工况和尘泥造块基本差不多,另一种工艺是采用直接还原方法,即添加煤粉和粘结剂混合后造块,该工艺中其混合机工况可直接还原铁工况基本一致。有区别的是混合物料的容重。细度上的区别。

以上混合机的混合效果必须满足成型机的工况需要,在直接还原铁行业,还必须满足铁精粉与煤粉的均匀混合,满足其工艺需要。

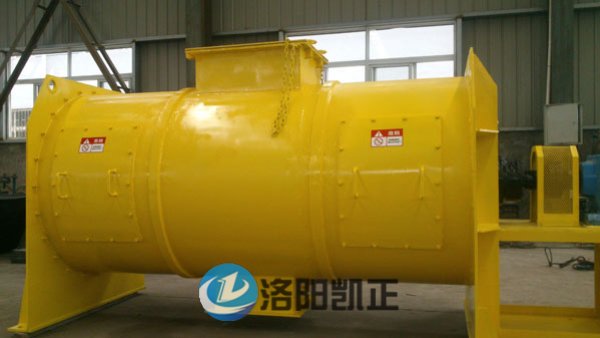

强力混合机

2、型煤行业

型煤制备有多种工艺,普遍采用的是有粘结剂型煤工艺,该工艺中就必须有混合工序,即需要把煤粉和粘结剂进行充分混合后成型。根据型煤所采用粘结剂的不同,可分冷混合和热混合两种,如采用腐殖酸、石油焦等,就需要热混合,其混合温度一般不超过150°C

3、建筑行业

建筑行业的混合机应用主要有两种工况,一种是建筑沙、石灰、少量水分的“干混合”,另一种是建筑沙、石灰、、石子以及适量水分的“湿混合”。 砂浆产品的一项重要质量指标是它们的均匀度。混合机及混合过程是达到高混合均匀度的关键。如果加入的物料没有被充分混合,就无法得到预期的产品质量;或质 量不稳定。混合质量决定了最终产品的质量。按生产方法不同分为砌筑砂浆、抹面砂浆、地坪砂浆、瓷砖黏结剂等。

4、饲料行业

饲料行业的混合物料通常是多组分的,所采用混合机工况与冶金和建筑行业显著不同的是混合物料的容重较轻,它对混合机本身的磨蚀性也较低。

tag标签:混合机设备
